18J621-3通风天窗:6型通风天窗产品说明

一、产品说明

6型通风天窗即智能启闭式横向天窗，通风天窗外部成流线型构造，这种流线型设计在一定程度上可以减少风荷载，确保良好通风。6型通风天窗通过控制阀板的开启与关闭调节天窗通风量的大小，当阀板完全开启的时候，通风量达到峰值。通风天窗的阀板有手动控制和电动控制方式两种，客户可以根据实际需要进行选择。

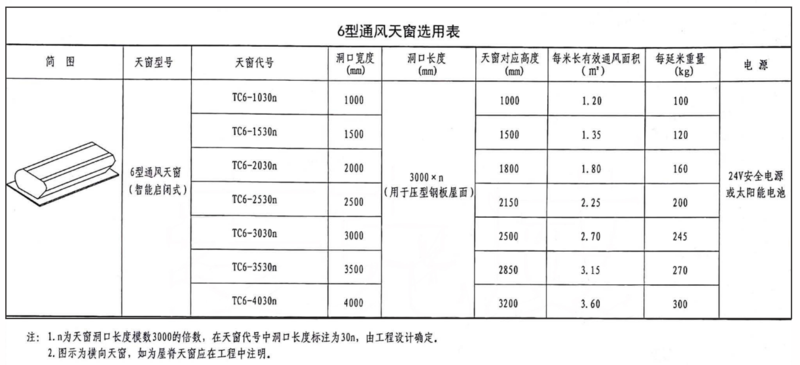

二、参数对应表

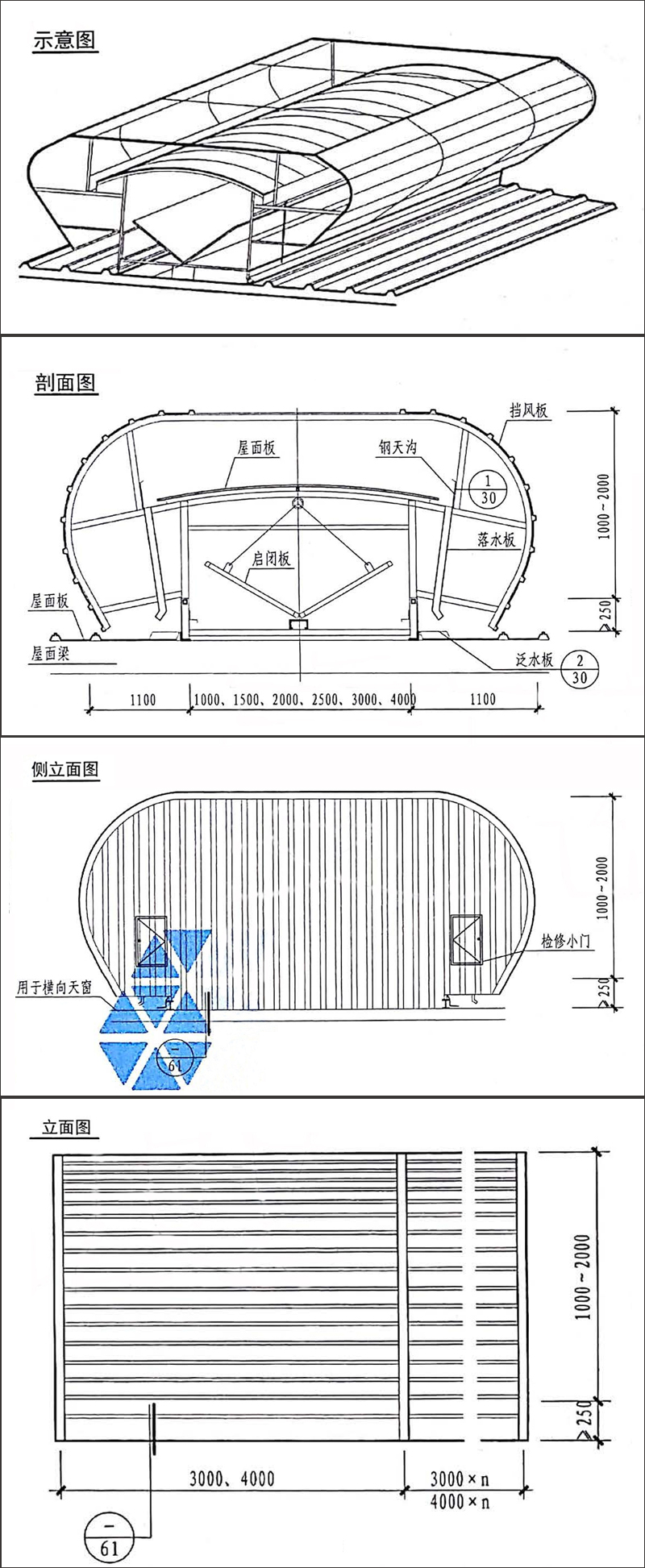

三、图示说明

注：1.本图表示的与屋面连接方式为基座做法，托梁做法见工程做法。

    2. 结构形式采用侧开阀板结构，具有防飘雨雪现象。

    3. 挡雨板采用整块板弯穹顶形式，保证挡雨板的完整性。

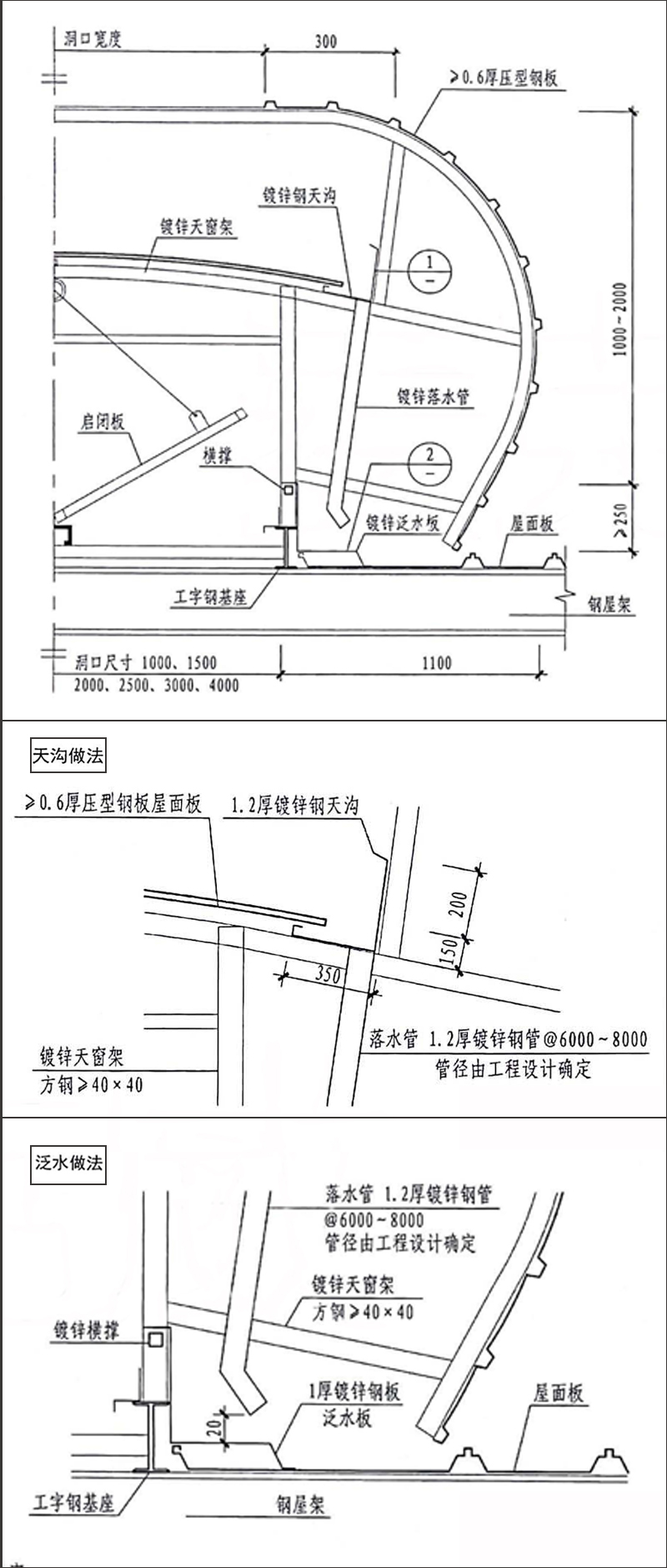

四、做法说明

注：1.天窗与屋面的连接有两种方式：一种为钢板基座式；一种为槽钢托梁式，按工程设定确定。

    2. 天窗支架由专业生产厂家制作，采用方钢管。

    3. 钢板基座位于屋面钢檩条上，天窗支架位于钢板基座或钢檩条或槽钢托梁上，具体连接做法按工程设计。

五、应用范围

现今已被广泛应用于冶金工业、汽车厂房、物流仓储、造纸印刷、玻璃制作等工业厂房中。

六、工程实图
