18J621-3通风天窗:7型通风天窗产品说明

一、产品说明

在国标图集18J621-3《通风天窗》图集中，7型通风天窗有五个分类，即7A型通风天窗（弧形启闭式）、7B型通风天窗（弧形启闭式）、7C型通风天窗（菱形启闭式）、7D型通风天窗（菱形启闭式）、7E型通风天窗（菱形开敞式），这几款通风天窗喉口普遍较小，属于小喉口天窗，均采用顺坡布置方式，通风效率高，风荷载、雨雪荷载能力强。

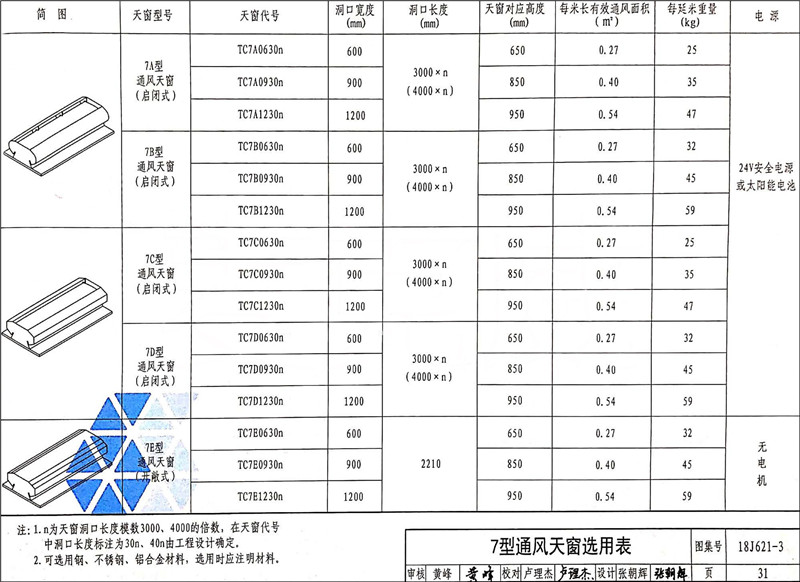

二、参数对应表

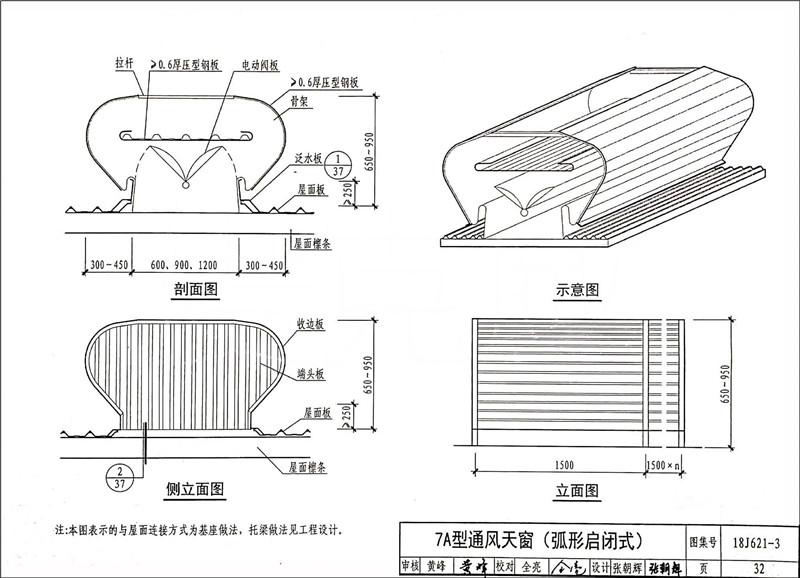

三、7A型通风天窗（弧形启闭式）图示说明

注：本图表示的与屋面连接方式为基座做法，托梁做法见工程设计。

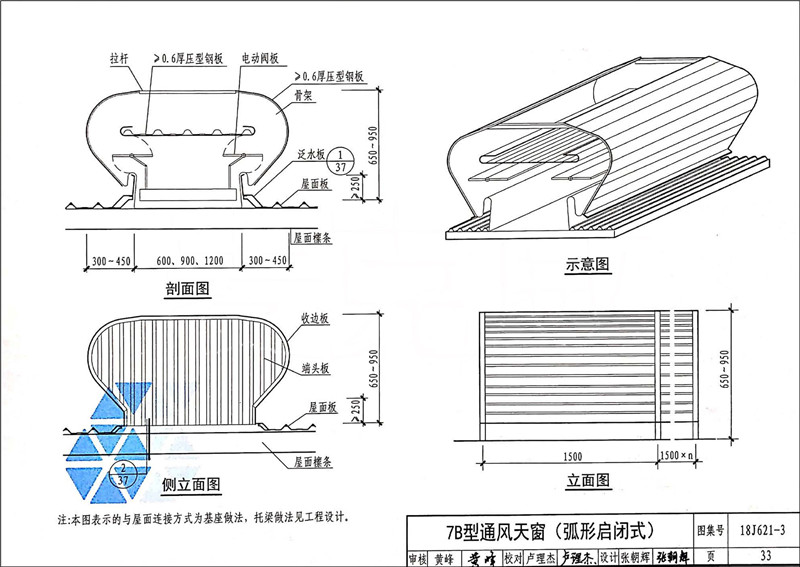

四、7B型通风天窗（弧形启闭式）图示说明

注：本图表示的与屋面连接方式为基座做法，托梁做法见工程设计。

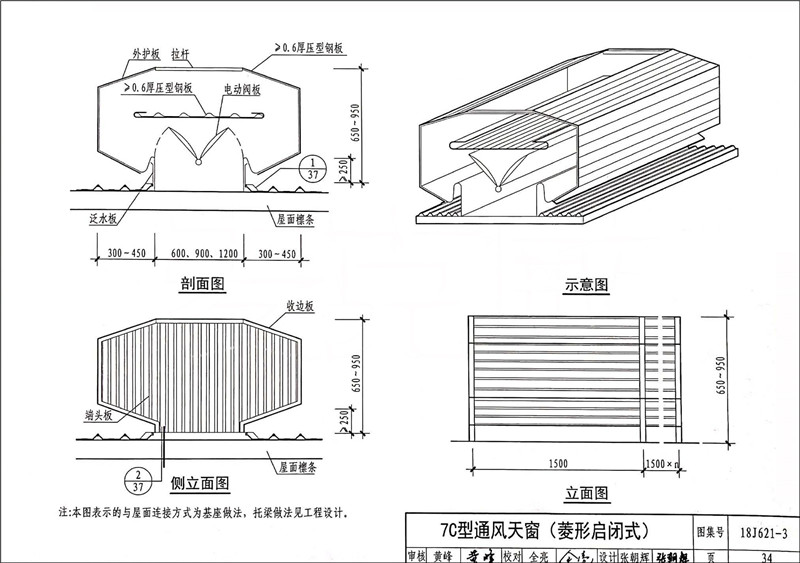

五、7C型通风天窗（菱形启闭式）图示说明

注：本图表示的与屋面连接方式为基座做法，托梁做法见工程设计。

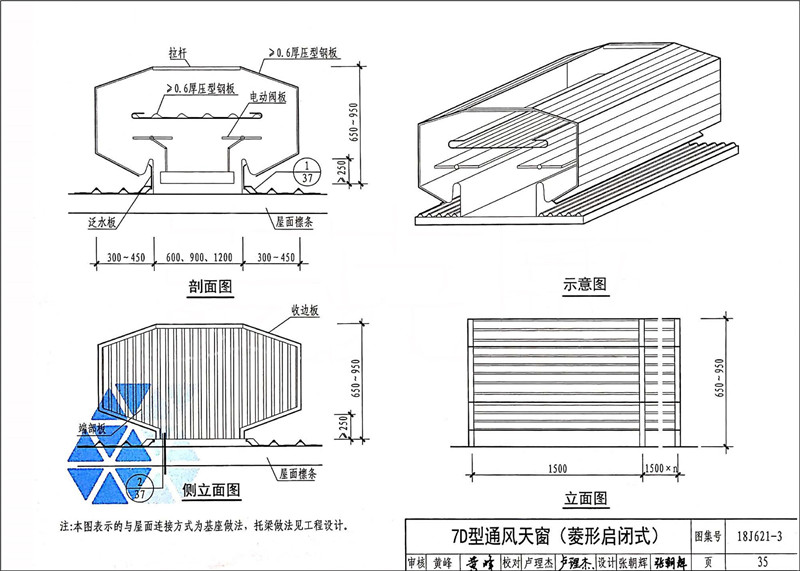

六、7D型通风天窗（菱形启闭式）图示说明

注：本图表示的与屋面连接方式为基座做法，托梁做法见工程设计。

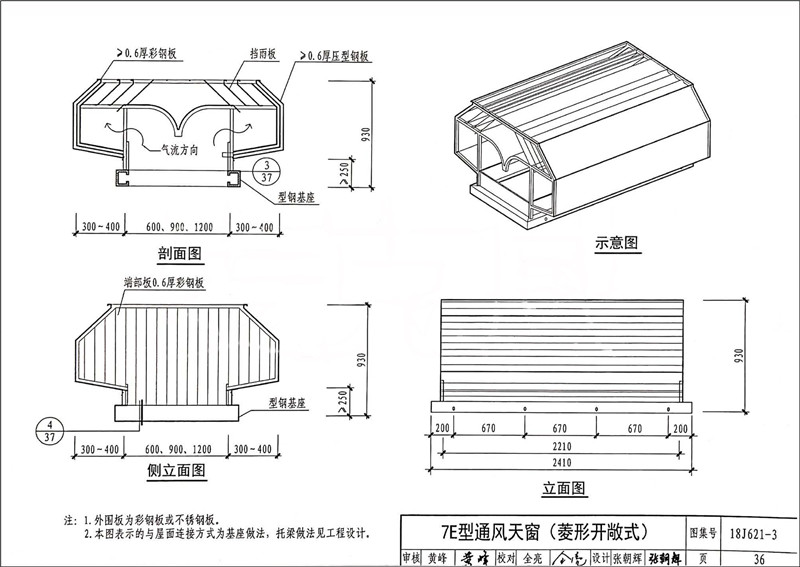

七、7E型通风天窗（菱形开敞式）图示说明

注：本图表示的与屋面连接方式为基座做法，托梁做法见工程设计。

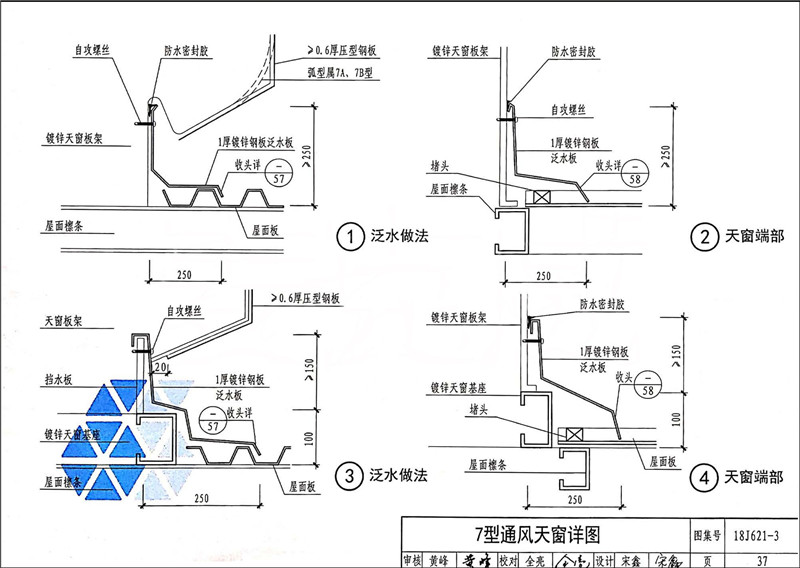

八、做法说明

九、应用范围

现今已被广泛应用于冶金工业、汽车厂房、物流仓储、造纸印刷、玻璃制作等工业厂房中。

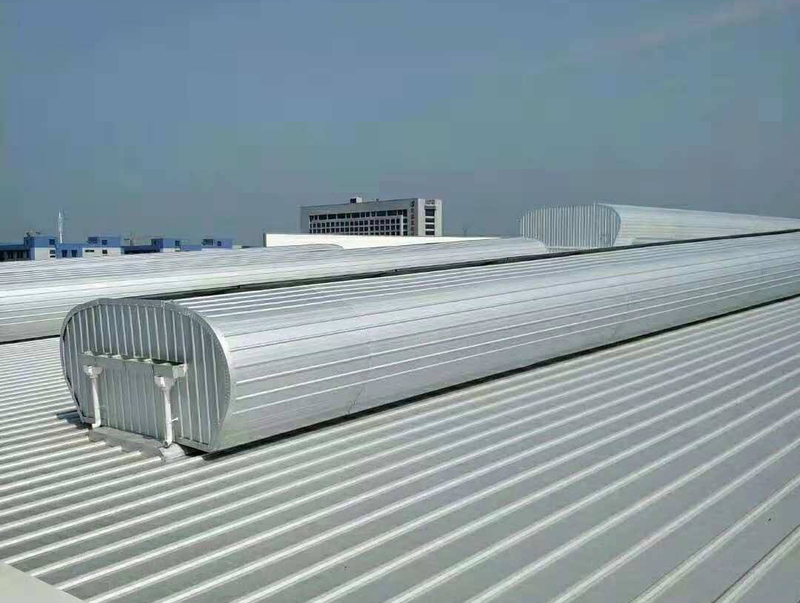

十、工程实图
