18J621-3通风天窗：10型薄型通风天窗产品说明

一、产品说明

10型薄型通风天窗是国标图集18J621-3中性价比较高的薄型天窗类型，这款天窗分又分为：10A型薄型通风天窗（并列风道式）、10B型薄型通风天窗（蝶式启闭式）和10C型薄型通风天窗（侧向开敞式）、10薄型通风天窗（侧向启闭式）和10E薄型通风天窗（防雪启闭式）五种。这款薄型通风天窗的总高度一般不高，因此抗风、雨、雪荷载能力较强，是现在很多工业厂房中比较常用的天窗。

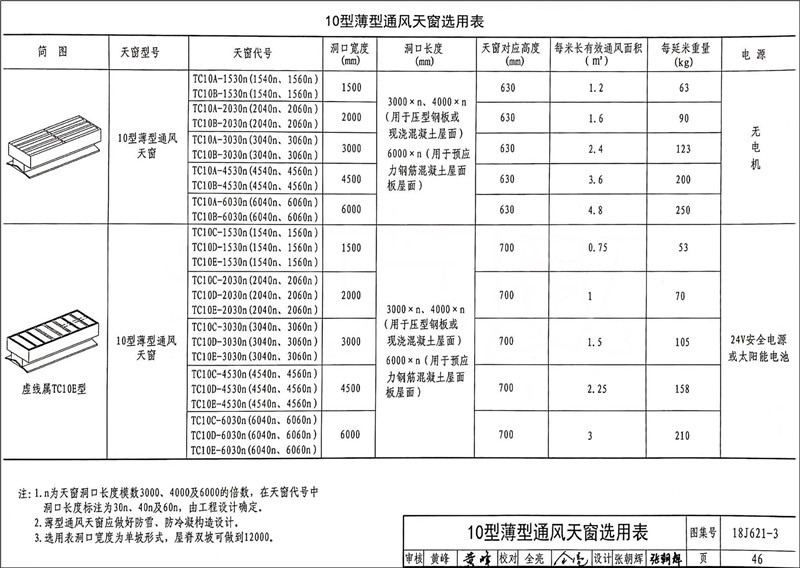

二、参数对应表

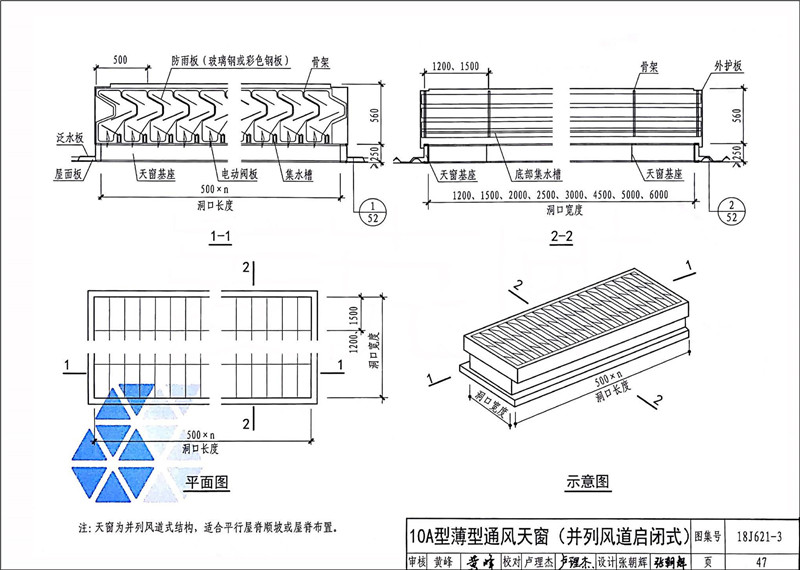

三、10A型薄型通风天窗（并列风道式）图示说明

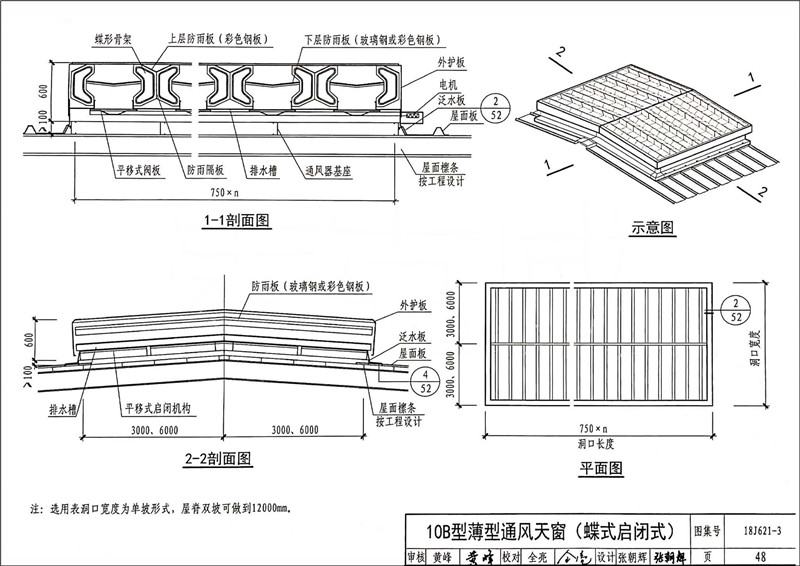

四、10B型薄型通风天窗（蝶式启闭式）图示说明

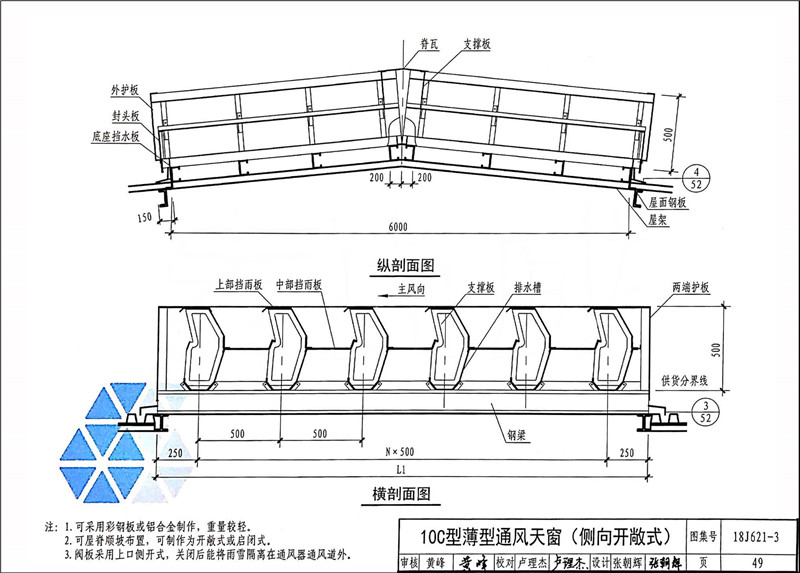

五、10C型薄型通风天窗（侧向开敞式）图示说明

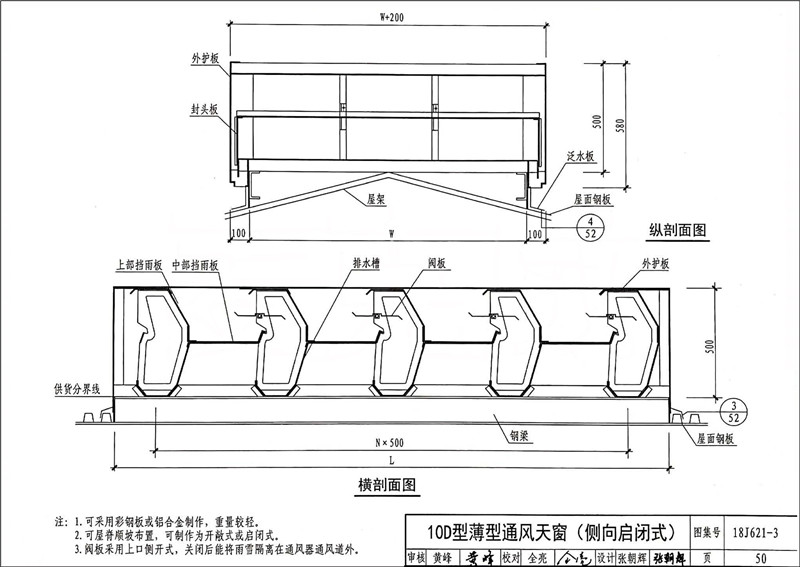

六、10D型薄型通风天窗（侧向启闭式）图示说明

七、10E型薄型通风天窗（防雪启闭式）图示说明

八、应用范围

现今已被广泛应用于物流仓储、造纸印刷、机械设备、冶金化工、汽车厂房、、电子电气等工业厂房中。

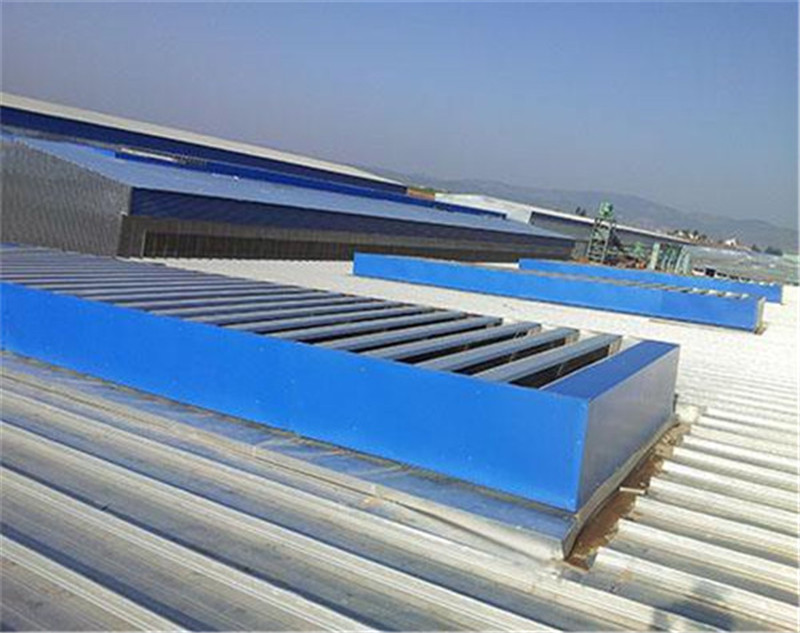

九、工程实图
