18J621-3通风天窗:3型通风天窗产品说明

一、产品说明

    3型通风天窗根据是否有加装阀板的设计分为开敞式通风天窗和启闭式通风天窗，3型开敞式通风天窗的优势在于可以二十四小时不间断通风，FRP采光板作为挡雨板，能帮助室内提高亮度，减少电气照明。安装活动阀板的3型启闭式通风天窗可自由控制室内通风量的大小，根据天窗和建筑实际需求手动或者电动控制通风天窗的通风时长。

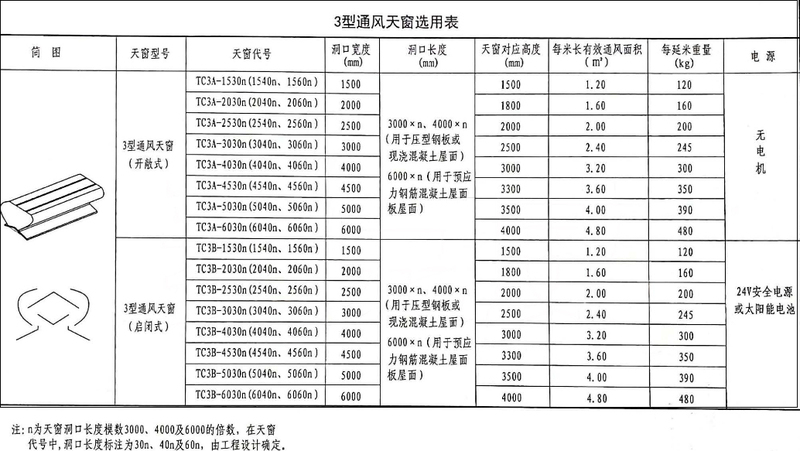

二、参数对应表

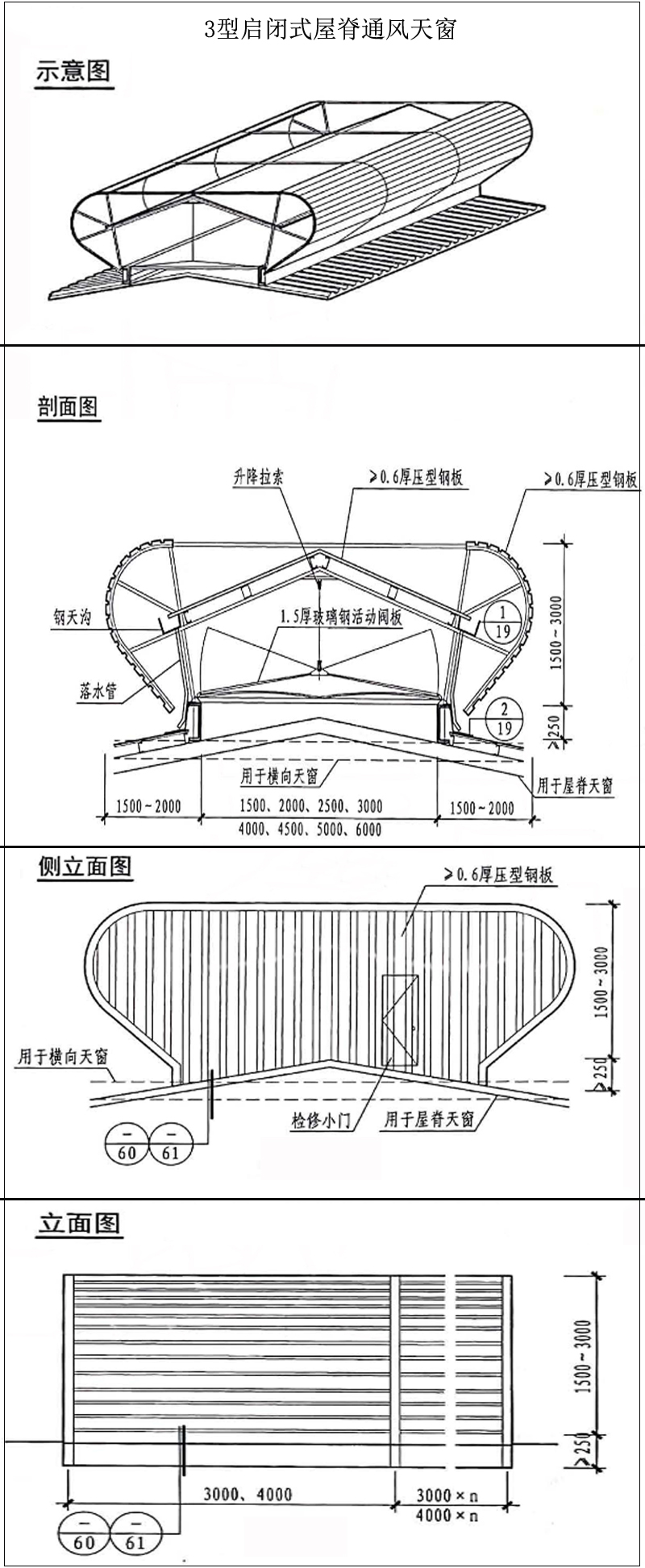

三、3型通风天窗（启闭式屋脊天窗）图示说明

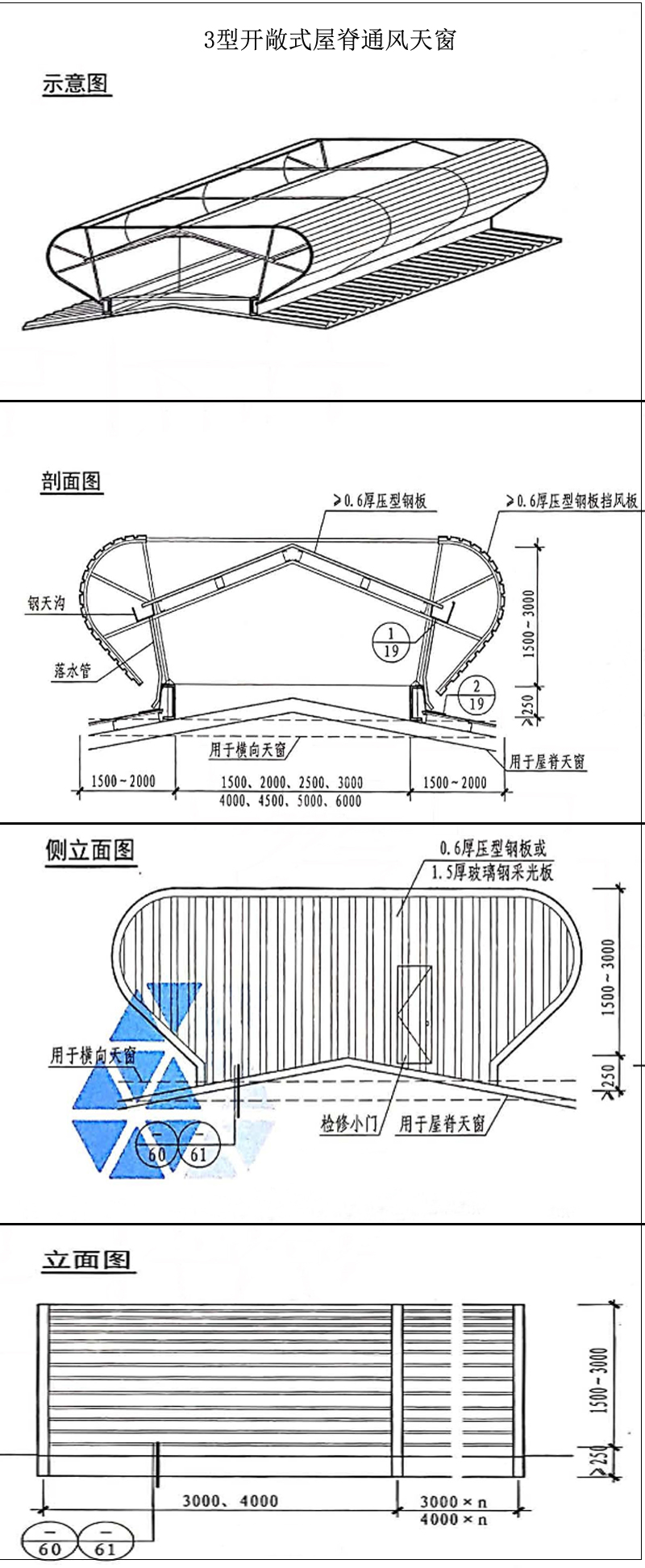

四、3型通风天窗（开敞式屋脊天窗）图示说明

注：本图表示的与屋面连接方式为基座做法，托梁做法见工程做法。

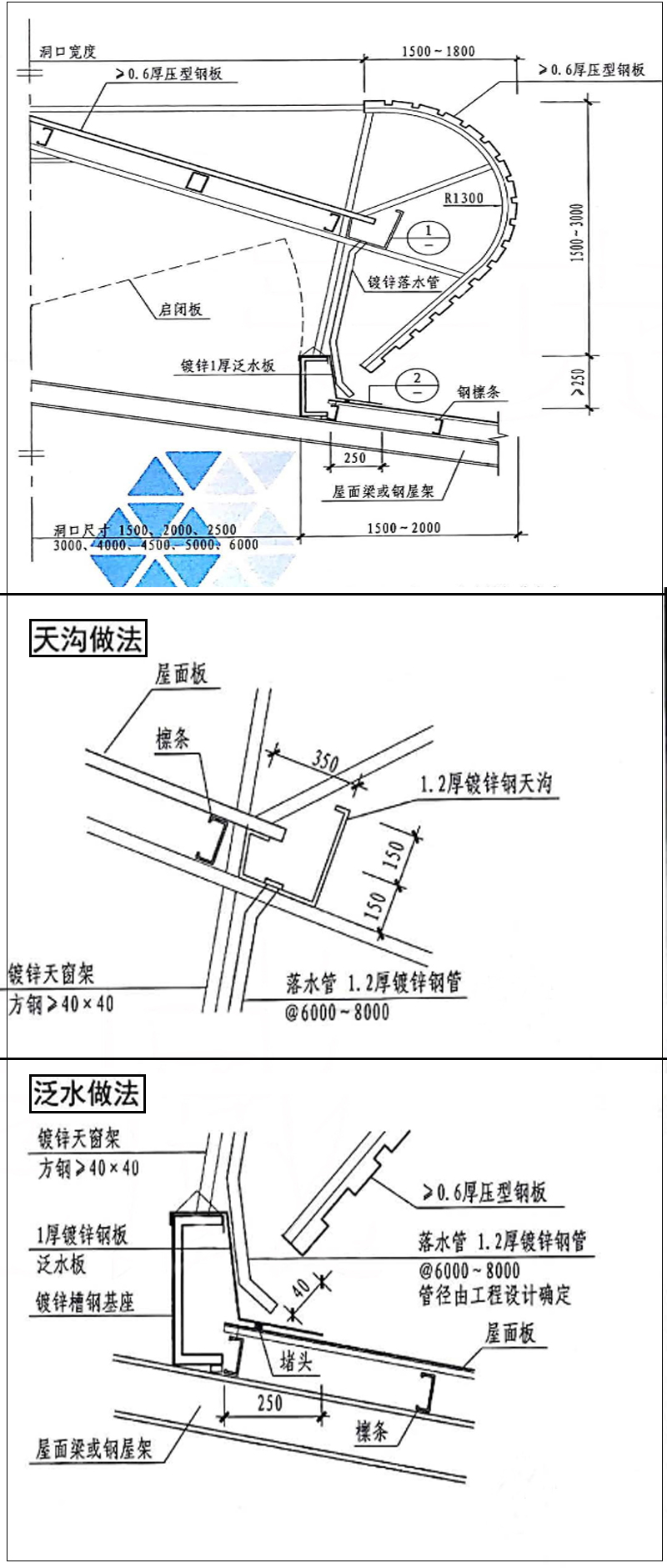

五、做法说明

注：1.天窗与屋面的连接有两种方式：一种为钢板基座式；一种为槽钢托梁式，按工程设定确定。

2. 天窗支架由专业生产厂家制作，采用方钢管。

3. 钢板基座位于屋面钢檩条上，天窗支架位于钢板基座或钢檩条或槽钢托梁上，具体连接做法按工程设计。

六、应用范围

　　现今已被广泛应用于冶金工业、汽车厂房、物流仓储、造纸印刷、玻璃制作等工业厂房中。

七、工程实图

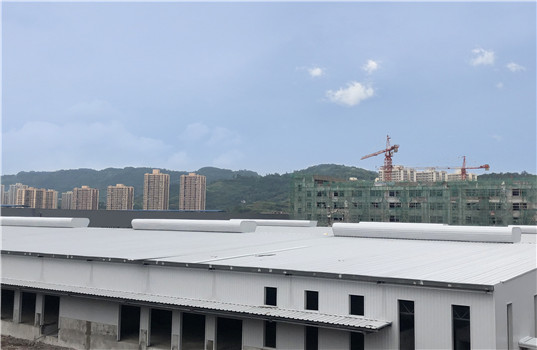

3型通风天窗工程实图（一）

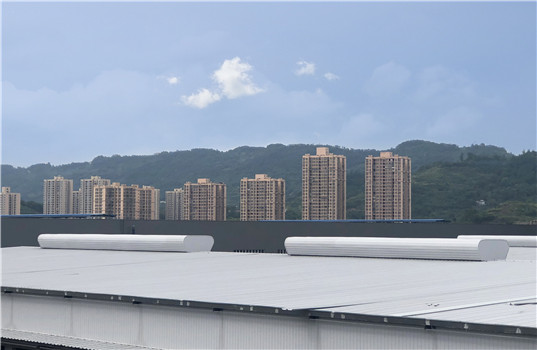

3型通风天窗工程实图（二）

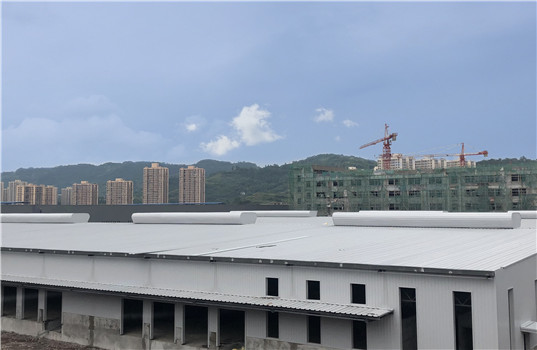

3型通风天窗工程实图（三）

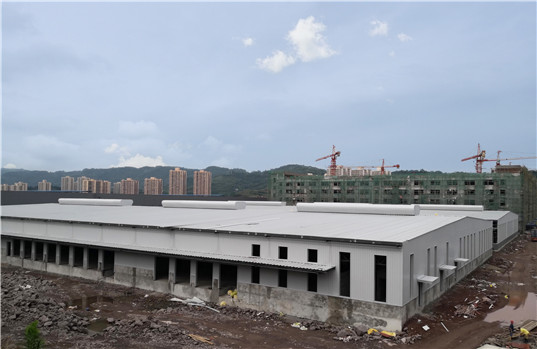

3型通风天窗工程实图（四）
