18J621-3通风天窗:5型通风天窗产品说明

一、产品说明

    5型通风天窗是安装在建筑屋面高处的大喉口屋脊通风天窗，具有开敞式和启闭式两种型号，外形呈弧线型，风阻小，高度高可达4450mm，高度低，抗风压强度值达到1.0kpa。在风雪大的北方地区可选用加装阀板的5型启闭式屋脊通风天窗。

二、参数对应表

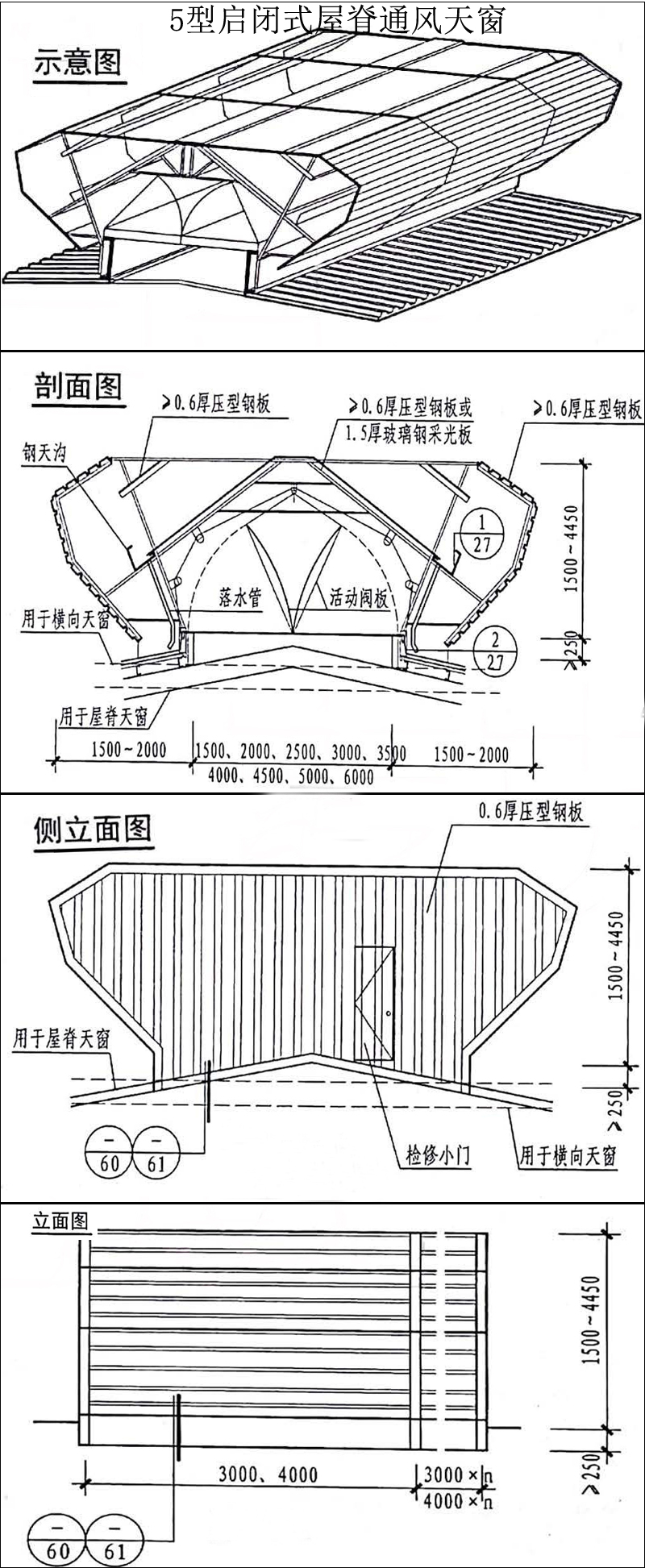

三、5型通风天窗（启闭式屋脊天窗）图示说明

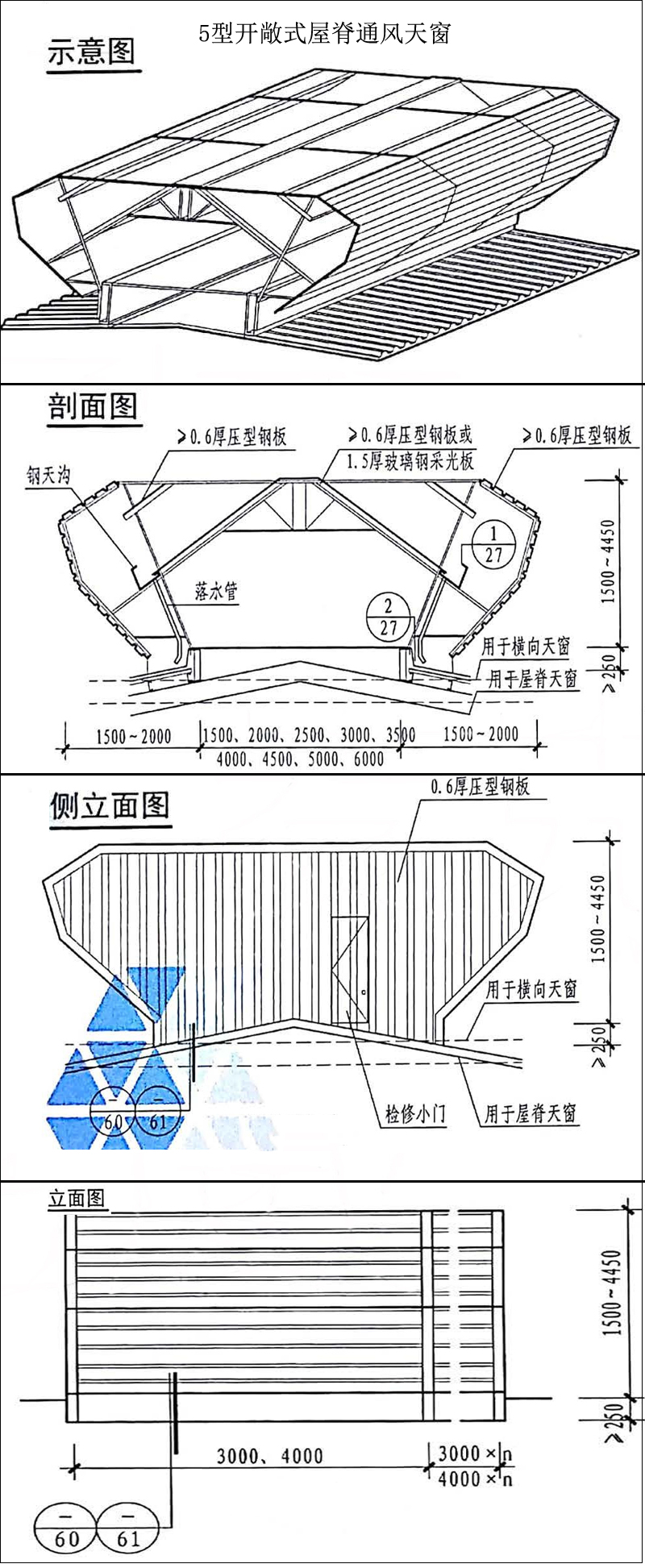

四、5型通风天窗（开敞式屋脊天窗）图示说明

注：本图表示的与屋面连接方式为基座做法，托梁做法见工程做法。

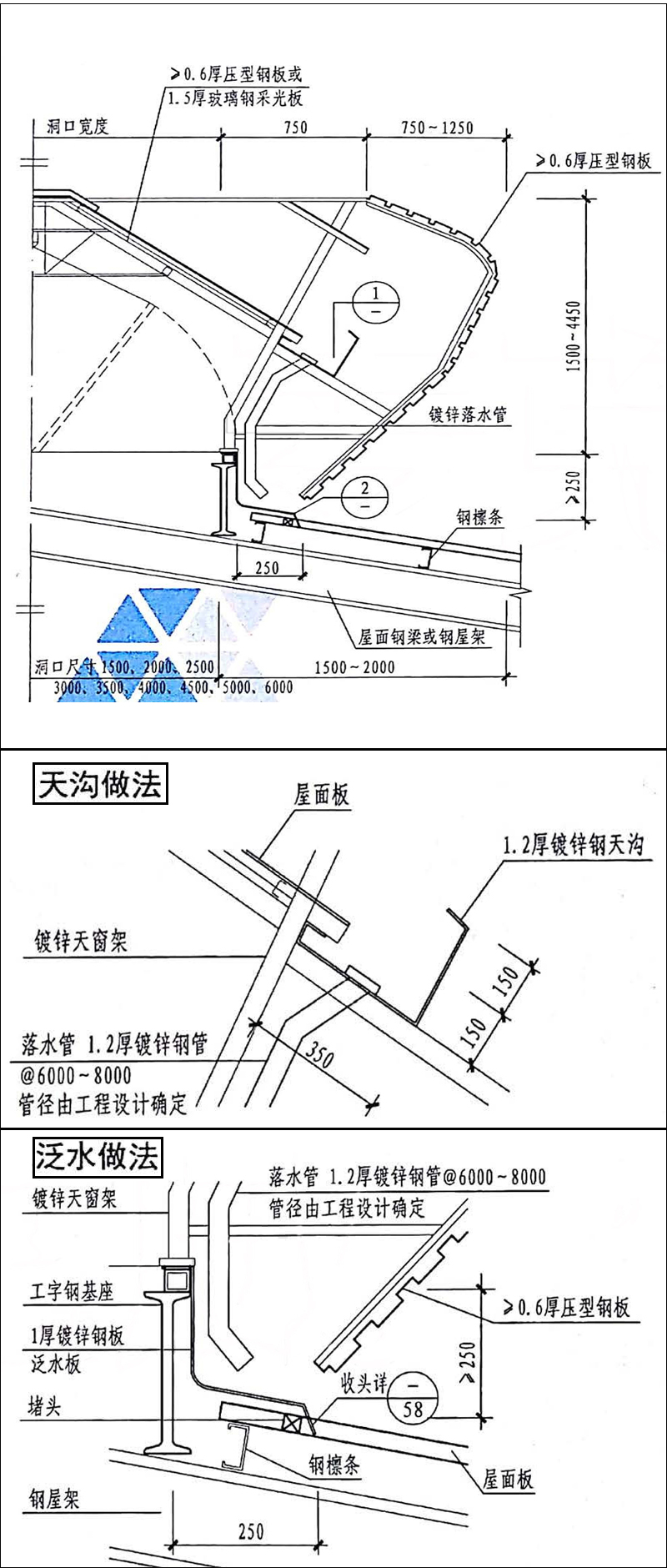

五、做法说明

注：1.横向天窗与屋面的连接有两种方式：一种为钢板基座式，一种为槽钢托梁式。

2.天窗支架由专业生产厂家制作，采用角钢、方钢管或C型钢。

3.钢板基座位于屋面钢檩条上，天窗支架位于钢板基座或钢檩条及槽钢托梁上，具体连接做法按工程设计。

六、应用范围

　　现今已被广泛应用于冶金工业、汽车厂房、物流仓储、造纸印刷、玻璃制作等工业厂房中。

七、工程实图

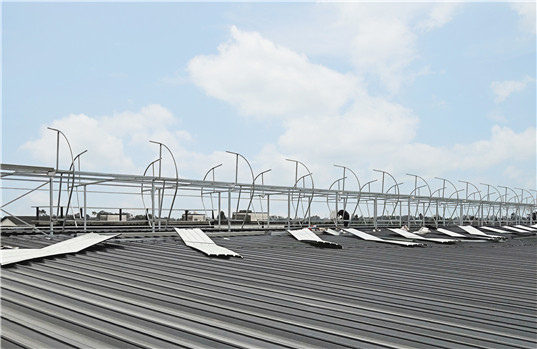

5型通风天窗工程实图（一）

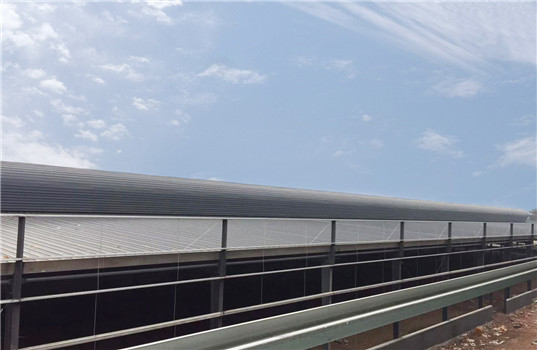

5型通风天窗工程实图（二）

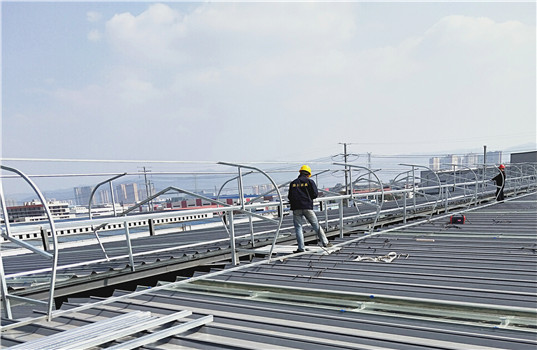

5型通风天窗工程实图（三）

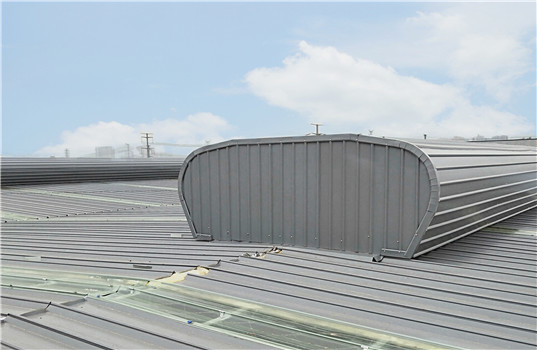

5型通风天窗工程实图（四）

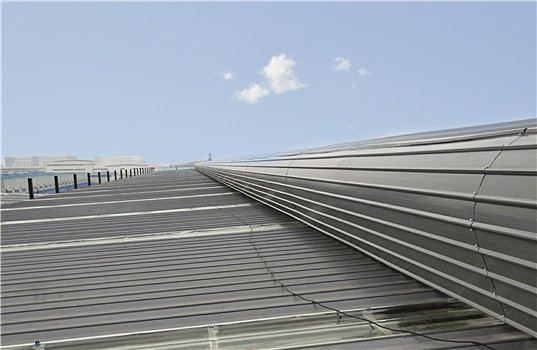

5型通风天窗工程实图（五）
